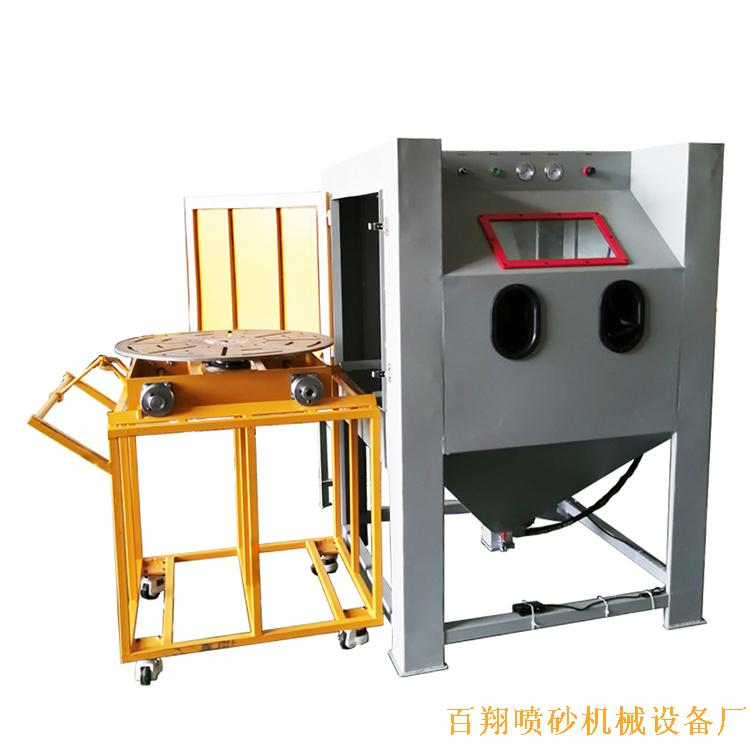

台车转盘自动喷砂机由喷砂室、台车系统、转盘系统、喷枪、集砂斗、检修门、操作台、除尘系统、降噪系统等组成。
可承重2吨
喷砂室：由3-6mm钢板焊接而成，表面喷漆处理。
喷砂区尺寸：1200X1200X850mm
喷砂室外形尺寸：1200X1200X1810mm
整机外形尺寸：1500X1250X1810mm
转盘直径：700mm

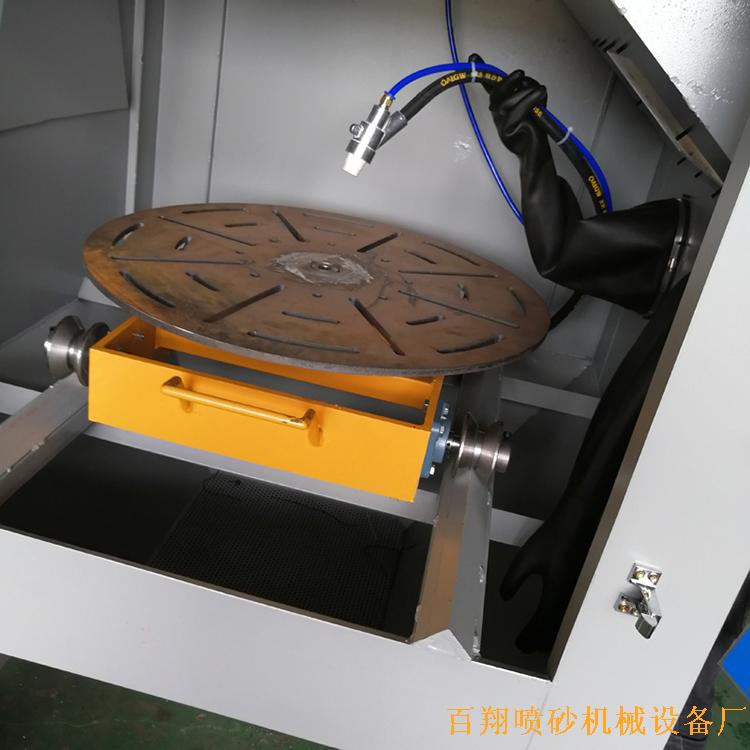

采用优质钢板δ=10mm制成，表面配有卸砂孔。下部配有筋板作支承，可承载2000Kg的工件喷砂操作。
转盘支柱采用圆锥滚子轴承与深沟球轴承定位，可保证加工时转盘平稳、灵活。转盘旋转机构由齿轮减速电机带动，电机功率为0.5kw。

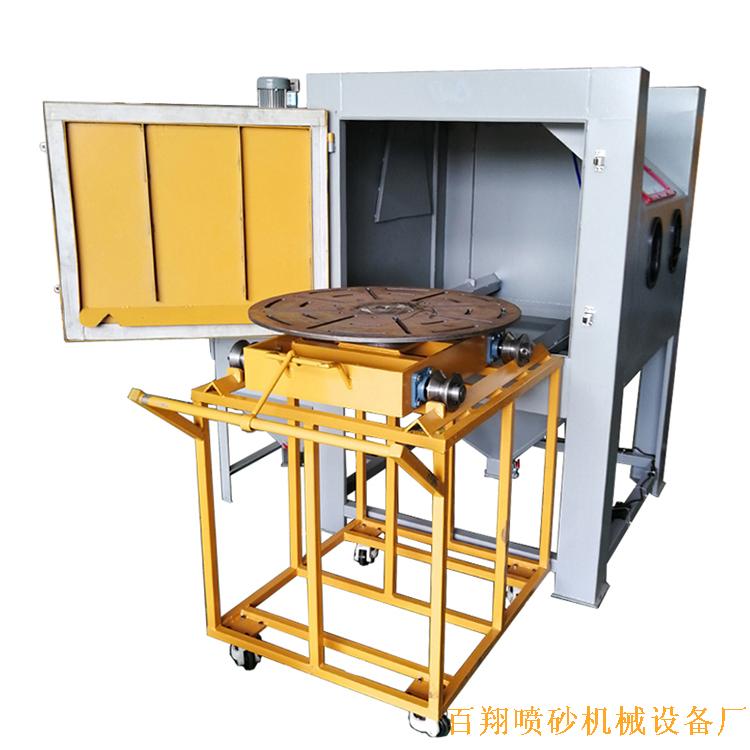

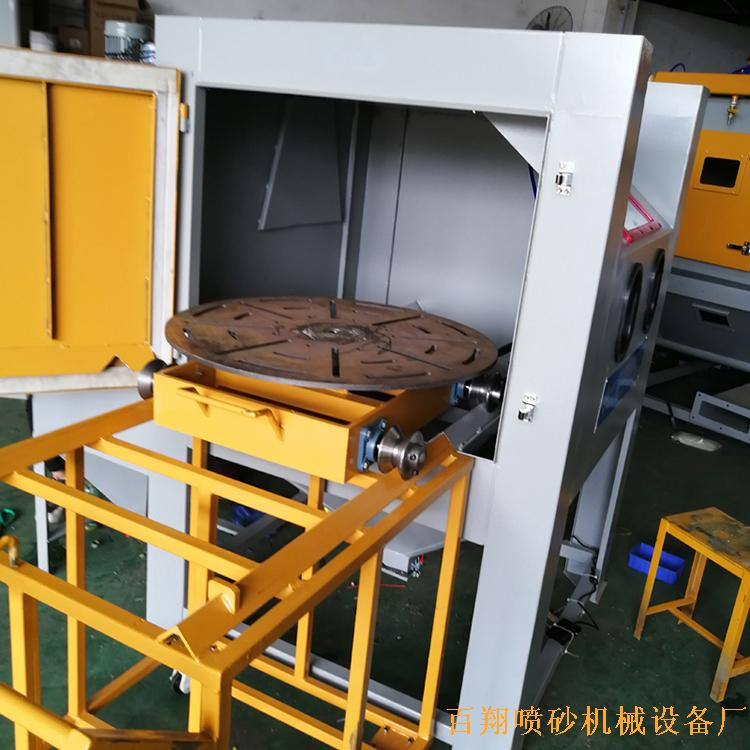

台车采用16mm钢板焊接而成，可保证台车运行时的稳定。台车支架表面采用喷漆处理。台车上装有滚动轴承，便于台车的移动。
转盘进出喷砂加工舱机构由齿轮减速电机带动，电机功率为1.5kw。
喷枪共1支，手动对工件的进行喷砂处理。喷枪材料采用铝合金，型号：BX-B。喷嘴材质采用优质耐磨碳化硼。喷嘴通径：Ф8mm。喷枪距离、角度和位置完全可以根据用户的产品需要进行调控。每支喷枪启动采用单独控制，根据加工要求可以启动所需喷枪数量。每支喷枪配1个调压阀和压力表。
滤芯除尘器，它是喷砂行业中除尘效果**的一种新型产品，本机配制日本进口的PHOENIX牌专用除尘滤芯。其过滤效率为：99%大于2.0微米粒子。它可使粉尘与气体有效地分离, 将工作中产生的粉尘清除，大大降低对环境污染造成的危害。其废气排放可达国家环保排放标准（GB-/T16157-1996）：TSP≤120mg/m3 。
滤芯除尘器由高效滤芯、反吹滤芯机构、离心风机、集尘斗车、机体、风管、风管弯头等组成。
电气系统由过滤器、压力表、调压阀、电磁阀、行程开关、电机及相应的管路及控制元件组成。
